太陽光発電基礎用地中スクリュー基礎：Q235熱浸亜鉛メッキ鋼製、25年設計耐用年数

大規模ユーティリティ級および商用太陽光発電プロジェクト向け：実績のある性能、迅速な施工、信頼性の高い長期耐久性

導入：現代太陽光発電における基礎の課題

太陽光発電プロジェクトが失敗する理由は、パネルの性能が劣るからではなく、基礎の機能不全にあります。パネルの効率は予測可能に向上し続けていますが、地盤に設置された構造物は25～30年間、熱サイクル、風圧、地盤沈下、腐食といった厳しい環境に直面します。塩辛い沿岸地域から砂漠の極限環境まで、多様な気象条件下での対応が必要です。

だからこそ、設計段階で決定された基礎の選択が、その後数十年のプロジェクト経済性を左右するのです。

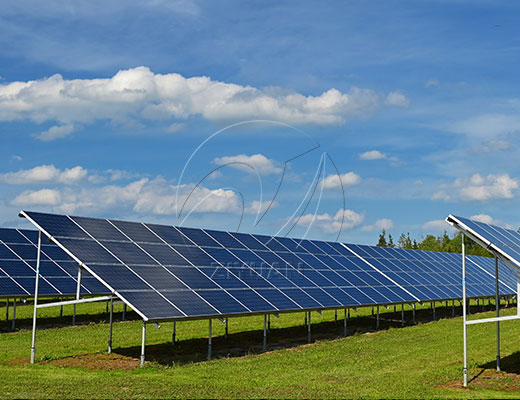

農地に設置されたスチール製地中スクリュー基礎を用いた地面設置型太陽光アレイの事例です。

コンクリート基礎は太陽光発電サイト計画を支配してきましたが、深刻な制約が伴います。3～4週間の施工期間（掘削と硬化）、高い労務コスト、環境破壊、および不均一または複雑な地形での費用上昇が挙げられます。岩盤、湿地または傾斜地のプロジェクトでは、コンクリート費用は20～40%増加する一方、施工日程は圧迫されます。

地中スクリューがこれを解決します。 コンクリートより70%高速に施工でき、掘削が不要で、養生時間がなく、農地、未利用地、岩盤、軟弱地盤において即座に支持力を発揮しながら、景観への悪影響や費用変動がありません。

決定的な違い：適切に設計された熱浸亜鉛メッキを施した地中スクリューは、マーケティング修辞学ではなく、現場検証に基づいた25年設計耐用年数の性能を提供します。

材料工学：Q235熱浸亜鉛メッキ鋼材

製品仕様：業界標準性能

標準地中スクリューが不足する理由

大多数の地中スクリューは、仮設構造物および住宅用アプリケーション向けの市販製品であり、行あたり50メトリックトン以上を支持する大規模ユーティリティ級太陽光アレイには不足しています。このようなアレイは2,400 Paの風圧上昇と摂氏マイナス40度からプラス85度までの熱サイクルにさらされます。

太陽光用に目的別に設計された地中スクリューと一般的なファスナーを区別するものは何でしょうか？4つの重要な設計上の決定があります。

1. 高強度材料選択：Q235一貫性

風圧および横応力による曲げ力に対する降伏強度の一貫性と耐性について検証されたQ235B炭素鋼を調達します。製造標準を通じた材料検証により、すべてのバッチが成分仕様を満たすことを保証します。

重要な理由： 基礎全体で材料特性が10%異なると、不均衡な荷重分配が発生します。最悪の風速条件下で、強度が低いファスナーは塑性変形に達し、連鎖破壊リスクをもたらします。

2. CNC精密切断：許容差管理

CNC切断により、すべてのバッチで±0.5mmの寸法許容差を維持し、以下を保証します：

• マウンティングブラケット位置合わせの一貫した取り付けジオメトリ
• 現地フィッティング不要で施工時間を短縮
• すべての接続点における荷重分配の均一性

CNC精密により、手作業による切断と比べ施工労務を8～12%削減します。

3. テーパー先端設計：施工速度

テーパー形状は施工中の駆動抵抗を低減し、地盤への貫入時間を短縮しながら最小限の土壌擾乱を実現します。これは圧密土壌または岩盤が多いサイトで極めて重要です。

現場検証結果： テーパー先端により、平均土壌での1本当たりの施工時間を15～20秒短縮します。200,000ユニット全体では、これは800～1,100時間の労務削減、または3.2～4.4万米ドルの直接経費削減に相当します。

4. 最適化されたスパイラルブレード設計と戦略的パンチ設計

先端部の戦略的パンチは、土壌アンカリング性能を最大化する最適化されたジオメトリを作成します。この精密パンチは、熱浸亜鉛メッキプロセス中の亜鉛流動経路も最適化し、溶融亜鉛がすべての内部キャビティと表面に均一に到達することを確保します。

8ステップ製造プロセス

以下は、当社の地中スクリューを耐久性と信頼性のあるものにする製造工程の完全なプロセスです。

01 高強度鋼管

厳選された高強度鋼を使用して、すべての地中スクリューの堅牢な構造基盤を提供します。

02 CNC精密切断

CNC精密切断により、すべてのバッチにわたる一貫した寸法と厳密な許容差を確保し、組立と施工を簡素化します。

03 テーパー先端（縮径）

テーパー先端は施工中の駆動抵抗を低減し、最小限の擾乱で地盤への貫入を高速・清潔に実現します。

04 標準化パンチ加工

標準化されたパンチ加工により、亜鉛メッキ時の排水とベント用チャネルを最適化し、亜鉛が内部表面に均一にコーティングされることを確保します。

05 精密フランジ溶接

フランジは精密に溶接され、マウンティングブラケットとラッキングシステムへの高速で確実な接続を保証します。

06 スパイラルブレード溶接

スパイラルブレードは溶接され、土壌アンカリングと引き抜き抵抗を最大化し、全体的な保持力を向上させます。

07 熱浸亜鉛メッキ

すべてのコンポーネントは熱浸亜鉛メッキを施し、腐食に対する連続的で長持ちする保護層を形成します。

08 100%厳密検査

製造工程全体を通じて包括的かつ100%の検査を実施し、材料特性、寸法精度、溶接品質、構造完全性、および最終性能基準を検証します。

当社が提供するもの

当社のサービス

• カスタマイズされたスクリュー仕様および技術推奨： 土壌種別、地下水位の深さ、支持力、プロジェクト荷重要件に基づくもの。メール、電話相談を通じて提供。
• 施工マニュアルおよび技術ガイダンス： 完全な施工手順、トルク仕様、土壌別のベストプラクティス、視覚図、トラブルシューティングFAQ。
• 技術製品文書： 材料仕様（Q235B炭素鋼）、熱浸亜鉛メッキプロセスの詳細、製品寸法、認証（ISO 9001、UL、CE）。
• プロジェクトリファレンスおよび性能データ： 完成した設置（利用可能な場合は貴地域のもの）、ヨーロッパ、東南アジア、中東における500以上の施設の検証済み耐久性データ。
• リモート技術サポート（メール、電話、ビデオ）： 施工の質問、保守ガイダンス、トルク検証プロトコル、写真またはテキスト説明に基づく腐食評価アドバイス。
• 25年サービスライフサポート： 施設の設計耐用年数全体を通じた技術ガイダンスとコンサルティング。

プロとしての地盤工学的評価とサイトエンジニアリングは、地域の土木技師またはコンサルティング会社との調整が必要です。ゼットワイ エナジーは、プロジェクトチームを補完するリモート技術サポートと製品専門知識を提供します。

製品の多様性：すべての地形に対応する地中スクリュー

ゼットワイ エナジーは、異なる土壌およびサイト条件に対応する地中スクリューを製造しています。万能型アプローチは実際のプロジェクトでは機能しません。

熱浸亜鉛メッキ：腐食防止機構の解説

HDGの機構

熱浸亜鉛メッキは、鋼と亜鉛の間に冶金学的結合を生成し、剥がれ落ちる可能性のあった塗装表面ではありません。亜鉛メッキ鋼が施工中に傷つくと、亜鉛とマグネシウムイオンが露出した鋼表面に移動し、赤錆（FeO）伝播を防止する安定した酸化物およびヒドロキシド膜を形成します。この自己修復メカニズムは、熱浸亜鉛メッキを塗装コーティングと区別するものです。

耐久性比較：現場データ

施工速度とプロジェクト経済性

施工期間比較：コンクリート対地中スクリュー

50MWプロジェクト向けの経済的影響

地形適応性：掘削不要

コンクリート基礎は不均一または複雑な地形での困難に直面し、高額なサイト準備が必要です。地中スクリューは追加インフラなしで適応します：

岩盤地帯： テーパー先端設計により、地下の巨礫がある場合でもパイロット孔での施工が可能。スクリュー長の調整で追加費用ゼロ。コンクリート相当額は15～25万米ドル。

湿地・高地下水位： 延長スクリューで複数の土壌層に荷重分散。追加排水インフラ費用なし。コンクリート相当額は8～15万米ドル。

傾斜地形： 各行のスクリュー長をカスタマイズ—造成構造物や段差調整不要。コンクリート相当額は10～20万米ドル。

複雑な地形での50MWプロジェクトでは、地中スクリューはコンクリート比で一般的に25～50万米ドルのサイト準備費用削減に加えて24～30日の工期短縮を実現します。

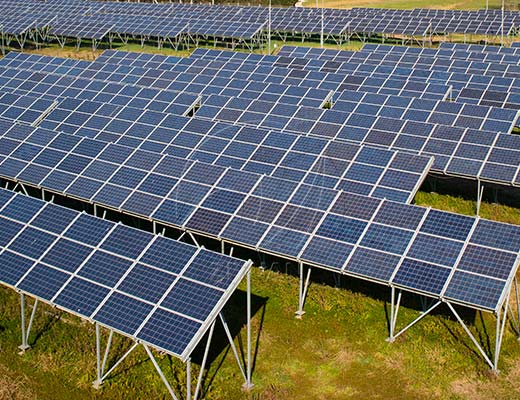

大規模太陽光農場でスチール製ラッキング構造体を支持する地中スクリュー基礎の施工事例。

実績：3大陸における500以上の設置実績

当社製品は、多様な気候帯と土壌条件を備えたユーティリティ級および商用設置に展開されています。

結論： すべての地域・土壌タイプにおいて、構造完全性は99.8%を超え、破滅的な破壊はゼロ。これにより25年設計耐用年数の予測は現実的であることを実証しています。

ゼットワイ エナジー地中スクリューを選ぶ理由

実績ある材料とエンジニアリング標準

• Q235B炭素鋼の熱浸亜鉛メッキ—太陽光マウンティング向けの業界標準
• 品質および適合性を確認するISO 9001、UL、CE認証
• 材料および製造品質のための100%工程内検査
• 製造標準による材料検証
• 25年サービス寿命設計は500以上のグローバル設置で実証

施工速度と効率性

• コンクリート比で70%高速；どの地形でも施工可能
• 即座の荷重支持能力；硬化遅延なし
• テーパー設計により施工労務を8～12%削減
• 通年施工（気象に左右されない）
• 景観破壊および土砂処分費なし

プロジェクト全体のコスト優位性

• 施工労務費：コンクリート比15～25%削減
• 複雑地形への適応：追加費用ゼロ
• 25～50万米ドル削減複雑地形プロジェクト（50MW当たり）
• 早期売電開始による現金流改善

グローバルサプライと技術パートナーシップ

• ヨーロッパ、東南アジア、中東での実績
• 地域土壌条件に対応したカスタムエンジニアリング（粘土、砂漠、砂利、岩盤）
• メール、電話、ビデオによるリモート技術サポート
• 完全な技術文書と施工ガイダンス

持続可能性および環境効果

• 最小限の土壌擾乱；掘削土砂ゼロ
• 100%リサイクル可能鋼；コンクリート比で著しく低い炭素足跡
• 解体段階で再利用可能（25年以上の資産寿命）
• 化学残留物または環境影響なし

技術仕様と文書

開始方法

• プロジェクト詳細の提示： サイト地盤、土壌種別、支持力、プロジェクト規模、気候帯
• カスタマイズされた仕様の受取： 要件に基づいたテーラーメード型スクリュー推奨
• 完全な技術文書の入手： 施工マニュアル、技術図面、材料仕様、認証
• 継続的な技術サポート： 25年プロジェクトライフサイクル全体を通じたリモートコンサルティング

25年資産管理と保守

1～5年：基礎段階

• 3ヶ月ごとのファスナー検査とトルク検証
• 年1回のサイト審査（土壌沈下または環境変化）
• ベースライン文書化と性能監視

5～10年：耐久性検証

• 包括的な腐食調査と被覆評価
• ファスナー再トルク サンプリング（緩み検出）
• 性能監査とベースラインとの比較

10～15年：中期評価

• 構造完全性テストと荷重検証
• 地域条件に対する腐食評価
• 必要に応じたファスナー交換計画

15～25年：資産継続性と解体計画

• 膨張継手評価と熱サイクルレビュー
• モジュール交換戦略と基礎補強
• スクラップ回収とサイト復旧計画

事例研究：沿岸軟弱土地の課題

プロジェクト： 25MW大規模太陽光農場、英国沿岸サイト（高地下水位、軟弱粘土）

課題： 塩霧腐食リスク、軟弱土支持力。コンクリート基礎の耐久性は12～15年と推定、中期補修費用15～25万米ドル。

ソリューション： 軟弱土および沿岸条件に最適化されたゼットワイ地中スクリュー（延長型設計）

結果：

• 施工期間：22日対35日（40%高速化）
• 資本コスト削減：掘削・排水インフラ削減で38万米ドル
• 設計寿命：25年太陽光システム寿命と一致
• O&M簡素化：中期補修なし、年1回保守へ

財務効果：合計53～63万米ドルのプロジェクト価値（コスト削減と早期売電併合）

よくある質問

Q：どの土壌種別に対応していますか？

A：粘土、砂漠土、砂利、砂質土、岩盤。すべての土壌タイプと条件に対応したカスタム仕様を提供します。延長型設計は軟弱土に；テーパー先端は岩盤地に対応。

Q：環境フレンドリーですか？

A：コンクリート比で著しく持続可能。掘削ゼロ、土砂処分なし、コンクリート炭素排出なし、100%リサイクル可能鋼。炭素足跡はコンクリート比40～60%低い。

Q：保守は何が必要ですか？

A：年1回のサイト審査と定期的なファスナー検証。熱浸亜鉛メッキ処理のため保守コストは比較的低い。25年サービスライフ全体を通じてリモートサポートで技術ガイダンスを提供。

Q：地中スクリューは撤去・再配置可能ですか？

A：はい。スクリューは構造上の完全性を維持し、再利用可能です。コンクリートは解体が必要で再利用不可、プロジェクト変更時の柔軟性でスクリューが優位。

Q：何の認証を取得していますか？

A：ISO 9001（品質管理）、UL（製品安全）、CE（欧州適合表示）。すべての材料は国際標準に適合し、製造品質プロトコルで検証されます。

太陽光基礎の将来トレンド

2027～2028年までに、以下の業界動向が太陽光マウンティング戦略を一変させるでしょう：

• 800W以上モジュールは増加荷重容量に対応した最適化スクリュー設計が必須
• モジュール型プレハブは現地労務を40%以上削減
• IoT監視により予測保守と早期腐食検出が可能に
• 機械学習が気候・土壌データに基づくスクリュー仕様最適化

これら新興トレンドに対応した基礎システムを今日指定すれば、長期的な競争優位を確保できます。

結論：今こそ正しい基礎設計決定を

太陽光プロジェクトが25～30年の信頼できる性能を発揮するか、あるいは中期的な高額補修に直面するかは、1つの設計決定に帰結します。それは基礎材料と設計です。

精密製造、厳密な品質管理、カスタマイズされた仕様を備えたQ235B熱浸亜鉛メッキ地中スクリューは、施工遅延を排除し、すべての地形に適応し、太陽光システムの設計寿命と一致した耐久性を提供します。

前進するための3ステップ：

1. サイトデータをお知らせください： 土壌条件とプロジェクト要件を共有いただき、カスタムスクリュー仕様と技術推奨をお受け取りください。
2. 25年保守計画を構築： 初日からO&M手順に年1回検査を統合。リモートサポートで技術ガイダンスを提供。
3. プロジェクト経済性全体を比較： コンクリート対地中スクリューの25年総コスト所有を定量化。経済効果は一般的に50MWあたり30～60万米ドル。

太陽光設備は25～30年にわたってクリーンエネルギーを生成するよう設計されています。基礎もその約束と一致すべきです。

製品仕様と国際標準

• Q235B炭素鋼 - 中国国家規格 GB 700-1998
• 熱浸亜鉛メッキ - 業界ベストプラクティス、ISO 9001認証プロセス
• UL製品安全認証
• CE欧州適合表示
• 100%品質検査と製造検証
• 従来型および非従来型PVソーラーアプリケーションへのカスタマイズ
• 25年サービス寿命 - 世界500以上の設置で実証

本記事は、ゼットワイ エナジー製品仕様、ヨーロッパ、東南アジア、中東における500以上の施工導入データ、および熱浸亜鉛メッキ太陽光地中基礎の国際標準に基づいています。技術推奨はサイト固有の土壌条件と地域規制要件に対して検証される必要があります。ゼットワイ エナジーはリモート通信（メール、電話、ビデオ）による無料技術コンサルティングを提供しています。
