商業用金属屋根に最適なミニレール架台を選定する方法

エグゼクティブサマリー

ミニレール式太陽光架台システムは、商業用金属屋根に太陽光発電（PV）モジュールを素早く・軽量・低コストで設置できる優れた方法ですが、あらゆる案件に万能という訳ではありません。

最適なソリューションかどうかは、屋根の種類と状態、構造荷重条件、プロジェクトの優先事項、そして構造計算・検証の有無によって決まり、多くの複雑案件やリスクの高い現場では、依然としてフルレール架台の方が安全な選択となります。

本記事では、ミニレールシステムとは何か、フルレールやその他のノンレール方式とどう違うのかを整理し、EPC、施工会社、ディストリビューターが「この商業用金属屋根案件にミニレールを採用すべきか」を判断するための、エンジニアリングに基づいたチェックリストを提示します。

主な対象読者は、折板・波板など金属屋根の商業案件を扱う海外B2Bバイヤーおよび技術決裁者であり、ヨーロッパ・東南アジア・中東向け輸出案件にも適した内容になっています。

1. ソーラーミニレールシステムの基礎理解

1.1 定義と基本コンセプト

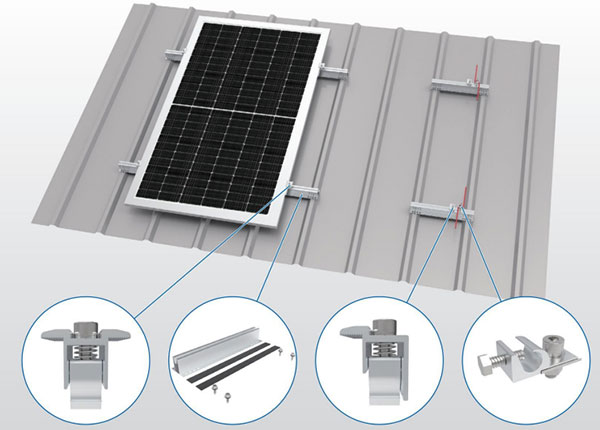

ミニレール式太陽光架台とは、アレイ全体を貫く長尺レールではなく、短尺のアルミレールを折板・波板などの金属屋根の山部に直接固定し、その上にPVモジュールをクランプで締結する方式を指します。

標準的なミドルクランプ・エンドクランプを用いてモジュールを固定するため、「完全ノンレール」と「フルレール」の中間に位置する、セミレール型・ノンレール型のレイアウトを実現できます。

一般的な商業用ミニレールシステムの特徴は次の通りです。

• 露出ビス留めの折板・波板金属屋根向けに設計されている
• ドリルねじ＋EPDMシールワッシャーによる貫通固定方式
• フルレール方式に比べてアルミ消費量と輸送体積を大幅に削減
• 部材がコンパクトで、屋根上での取り回しや物流が容易

これらの構造的・物流的な特長が、コストセンシティブな商業屋根案件におけるミニレール採用のビジネス上の根拠となっています。

1.2 典型的な構成部材と材料

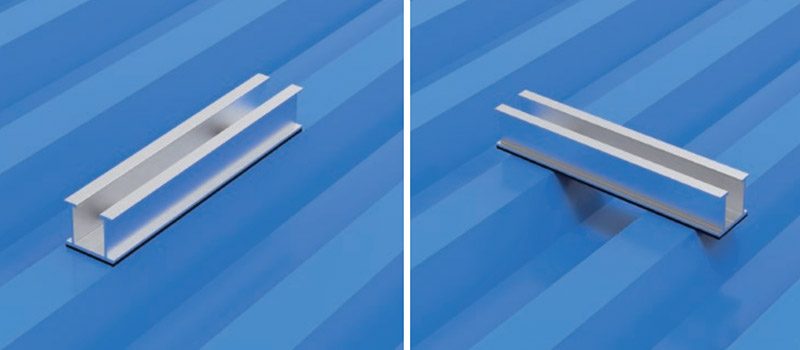

多くの商業用ミニレールは、AL6005-T5 などの押出アルミ合金を陽極酸化処理した材質が採用され、耐食性と強度を両立しています。

システムは主に、ミニレール本体、ミドルクランプ、エンドクランプの三種類で構成され、ドリルねじとEPDMガスケットが構造固定と防水を担います。

高品質な設計では、さまざまな山高・山ピッチや母屋位置に対応するため、ミニレール本体に複数のプレパンチ孔が用意されており、現場で柔軟にビス位置を選択できるようになっています。

また、クランプを90度回転させることで、同一のミニレール断面で縦置き・横置きの両方に対応できるユニバーサルクランプ設計も一般的です。

1.3 架台ラインナップの中での位置づけ

ミニレールシステムは、従来のフルレール方式と、屋根のハゼやリブ自体をレールとして扱う完全ノンレール・ダイレクトアタッチ方式の中間に位置づけられます。

長尺レールに比べアルミ使用量を大幅に削減し、物流・施工スピード・コスト面の優位性を重視しつつも、「レールにクランプする」という施工者にとって馴染みのある概念を残している点が特徴です。

一方で、モジュールを屋根金具に直接クランプする純粋なノンレール方式に比べると、ミニレールは中間部材としてモジュールの通り出しを揃えやすく、レール長さの範囲内で微調整ができるというメリットがありますが、荷重は依然として局所的に屋根材へ伝達される設計である点は変わりません。

2. ミニレールシステムの利点と制約

2.1 商業面でのメリット

ミニレール採用の最大の商業的ドライバーはコスト効率です。

アルミ使用量の削減、小さな梱包体積、部材点数の削減により、従来のフルレール架台に比べてシステムコスト・輸送コスト・保管コストを大きく抑えられます。

さらに、部材がコンパクトで標準化されているため、ディストリビューターは在庫効率を高めやすく、施工会社も1回の配送でより多くの材料を現場に持ち込めます。

これは、40フィートコンテナの積載効率や海上運賃が重要となる国際B2B案件において特に有利です。

2.2 構造・エンジニアリング上の留意点

一方で、ミニレールシステムには、適切な構造設計と計算で対処すべき特有のエンジニアリング上の課題があります。

多くのミニレールは、屋根の山部頂点に少数のドリルねじで固定されるため、PVアレイからの浮き上がり荷重が、主にせん断ではなく「ねじの引き抜き荷重」として作用しやすい点が代表例です。

また、ミニレール上のモジュールクランプ位置と、ねじ位置の重心が一致しないことも多く、浮き上がり力がねじ間で均等に分担されず、特定のねじに過大な負担がかかる可能性があります。

そのため、薄い金属屋根材におけるビスの引き抜き耐力・めり込み耐力は、特に強風地域・多雪地域では、設計上の重要パラメータとなります。

2.3 ミニレールが推奨されないケース

以下のような条件下では、ミニレールの採用は一般的に推奨されません。

• 屋根板の強度が不明、もしくは明らかに弱い場合
• 金属屋根板が極端に薄い、老朽化・腐食が進んでいる場合
• 母屋ピッチが不規則で図面や実測値が得られない場合

また、風荷重の大きい地域や、屋根の形状が複雑で、隅角部・端部・段差部などに荷重が集中しやすい現場では、より高い構造冗長性を持つフルレール架台が好まれる傾向があります。

このような場合、連続レールを用いる商業用架台や他の専用システムの方が、荷重分散性能と施工許容度の点で優れています。

3. 商業用屋根におけるミニレール vs フルレール

3.1 主な比較ポイント

以下の表は、商業用金属屋根におけるミニレールとフルレール架台の主な違いをまとめたものです。

3.2 フルレールシステムの強み

フルレール架台は、連続レールと複数の支持点により、荷重を母屋や主構造に均等に分散できるため、強風・多雪・高層建物など、要求水準の高い環境で安全率を確保しやすいという強みがあります。

また、レール長手方向にモジュール位置を微調整しやすく、屋根のリブピッチや若干の誤差に縛られずに、通りと見栄えを整えやすい点も大きなメリットです。

その一方で、アルミ使用量が増え、長尺レールの搬入・荷揚げ・屋根上搬送の手間も増えるため、屋根条件がそれほど厳しくない案件では、トータルコストがミニレールより高くなる場合があります。

3.3 プロジェクトポートフォリオにおける位置づけ

EPCやディストリビューターにとって、ミニレールは商業屋根向けポートフォリオの中で「特定条件に最適化されたオプション」として位置づけるのが現実的です。

標準的な折板・波板屋根で、図面や屋根情報が十分に揃い、コストと施工スピードを重視する案件に対して、ミニレールは非常に強い商業価値を発揮します。

一方、複数地域や多様な屋根種別をターゲットとする企業ポートフォリオでは、ミニレールに加えて、ハゼ締め金属屋根用クランプシステム、傾斜屋根用フルレールシステム、フラットルーフ用バラストシステムなどを組み合わせることで、幅広い商業屋根シナリオをカバーするのが一般的です。

4. 商業用ミニレール案件の主要選定要素

4.1 屋根種別と形状

ミニレールシステムが最も適しているのは、露出ビス留めタイプの折板・波板金属屋根で、山高・山ピッチが一定で、レイアウトが比較的シンプルな屋根です。

ハゼ締め立平葺きなどの金属屋根では、非貫通型のクランプシステムが一般的であり、瓦屋根・シングル屋根・フラットルーフなどには、それぞれ専用の架台ソリューションが必要になります。

検討すべき主な屋根関連の質問は以下の通りです。

• 屋根材の種類（亜鉛メッキ鋼板・アルミ・塗装鋼板など）、板厚、プロファイルは何か
• 山高と山ピッチはアレイ全域で一貫しているか
• 均一な列ピッチを確保できる十分な有効面積があるか

天窓、換気塔、段差、複雑な隅角部など障害物が多い屋根では、レイアウト自由度の高いフルレールシステムの方が、通り出し・排水・メンテナンス動線の確保という面で有利になることが多いです。

4.2 屋根状態と構造データ

ミニレールは、屋根板および母屋・梁に対して荷重を直接・局所的に伝達するため、屋根板厚、鋼種、固定方法などの正確なデータが重要です。

板厚が薄い・腐食が進んでいる・図面がないといった屋根では、安全側の仮定を置かざるを得ず、結果としてミニレールのコスト優位性が失われたり、安全要求を満たせない可能性があります。

ベストプラクティスとして、ミニレール採用前に次の情報を取得・確認しておくことが推奨されます。

• 図面または試験に基づく屋根板厚と鋼種
• 母屋ピッチ、母屋の種類、主構造への固定方法
• 屋根の築年数、腐食状態、既存漏水や改修履歴の有無

4.3 風荷重・雪荷重など環境条件

現地の基準風速、地表粗度区分（地形条件）、建物高さ、屋根ゾーニングは、ミニレールが成立するかどうかに大きく影響します。

強風地域や高層・独立した建物では、隅角部・端部ゾーンの浮き上がり力が非常に大きくなるため、ミニレールの本数やビス本数を増やさなければならず、それでも不足する場合はフルレール方式に切り替える必要が出てきます。

また、多雪地域では、積雪による鉛直下向き荷重だけでなく、雪の滑り・ドリフトが風荷重と複雑に組み合わさるため、特に低勾配の商業屋根では、構造計算でこれらを十分に考慮する必要があります。

4.4 プロジェクトの優先事項（コスト・スピード・リスク許容度）

プロジェクトオーナーがコストと施工スピードを重視し、屋根構造・環境荷重に関するデータが十分に揃っている場合、ミニレールシステムは非常に魅力的な選択肢になります。

必要な構造冗長性を確保しつつ、材料コストと物流負担を下げたい開発案件では、適切な設計と検証を前提に、ミニレールが最適解となるケースが少なくありません。

一方で、重要インフラやクリティカルファシリティ、長期保有を前提とする投資家向け案件など、リスク許容度が低い案件では、ミニレールが技術的に成立する場合でも、あえてフルレールを採用し、構造冗長性と施工許容度を優先する選択が行われます。

4.5 施工体制とチームの経験

ミニレール案件では、施工品質が構造性能に直結するため、施工体制と経験値が重要です。

適切なねじの選定、指定トルクでの締め付け、山頂部への正しい位置決め、防水ワッシャーの確実な圧縮など、基本事項を徹底できるチームであることが求められます。

フルレール架台だけの経験しかない施工チームの場合、ドリルねじの締め過ぎやEPDMワッシャーの誤配置、ローカル規格の風荷重・雪荷重の見落としなど、ミニレール特有のミスが起こりやすくなります。

金属屋根の挙動を理解し、必要に応じてエンジニアと連携できる経験豊富な商業屋根施工チームほど、ミニレール案件を安定的に遂行しやすくなります。

5. ミニレール採用前に確認すべきエンジニアリングチェックリスト

5.1 構造計算と法規適合性

ミニレールを正式に採用する前に、対象国・地域の関連規格（風荷重・雪荷重・地震荷重など）に基づいた構造計算を実施する必要があります。

その際、ねじの引き抜き・めり込み性能については、汎用カタログ値ではなく、実際の屋根材厚さ・材質と組み合わせた試験値を用いることが重要です。

エンジニアリングパッケージには、少なくとも以下の内容が含まれていることが望まれます。

• 設計荷重と荷重組み合わせ条件
• ミニレールの本数・配置、支持点ピッチ
• ねじの種類・サイズ・本数
• 安全率、荷重経路の検証内容

5.2 ねじ仕様と試験データ

ミニレールシステムでは、1枚のモジュールに対するねじ本数がフルレールより少なく、荷重がより集中しやすいため、ねじ仕様の重要度が特に高くなります。

屋根板厚に適したドリルねじを選定し、十分なねじ山かみ込み長さ（スレッドエンゲージメント）と引き抜き耐力を確保するとともに、適切な防水ワッシャーを組み合わせる必要があります。

可能であれば、現場での抜き取り引き抜き試験や、メーカーによる屋根材＋ねじの組み合わせ試験データを用いて、設計で用いた仮定値を検証することが推奨されます。

5.3 屋根ゾーンとアレイレイアウト

ミニレールのピッチや配列は、屋根ゾーンごに調整するのが理想的です。

隅角部・端部ゾーンではピッチを詰めて安全側に設計し、荷重の比較的低い中央ゾーンではスパンを広げるなど、ゾーニングに応じた最適配置を検討します。

また、モジュールレイアウトの検討段階で、メンテナンス用通路、排水経路、アクセスルートを十分に考慮しておくことも重要です。

ミニレールシステムは現場での「後付け調整」に対してフルレールほど融通が利かないため、初期段階でのレイアウト計画の精度が求められます。

5.4 施工中および施工後の品質管理

エンジニアリングで想定した性能を現場で確実に発揮させるためには、施工中・施工後の品質管理が欠かせません。

推奨されるチェック項目は次の通りです。

• 図面通りのねじ種類・長さ・ワッシャー構成になっているかの確認
• 指定トルクに基づく締め付け、締め過ぎ・締め不足の有無の確認
• EPDMガスケットの圧縮状態・位置ずれ・はみ出しの有無の確認
• 必要に応じた抜き取り引き抜き試験・簡易荷重試験

施工完了後の目視点検や、運用期間中の定期点検により、ねじの緩み、防水部材の劣化、固定部周りの腐食などを早期に発見・是正することができます。

6. ミニレールとフルレールを選ぶ実務的判断ガイド

6.1 シンプルな判断マトリックス

屋根の複雑さ、環境荷重レベル、プロジェクトの優先事項を組み合わせることで、ミニレールかフルレールかを大まかに判断することができます。

6.2 代表的な適用シナリオ

標準的な折板屋根を持つ小〜中規模倉庫（中程度の風荷重地域）
屋根板厚・鋼種・母屋ピッチなどのデータが入手でき、施工スピードが重視される場合、多くのケースでミニレールが最適解となります。

沿岸部の強風地域に位置する大規模物流センター
設計風速が高く、建物規模も大きい場合、連続レールによる荷重分散性に優れたフルレールシステムがより安全で、場合によっては補剛材やバラストの追加も検討されます。

複数の屋根種別と老朽化屋根を含む工場群
新しい・図面が揃った金属屋根部分にはミニレールを、老朽化した屋根や複雑な形状のエリアにはフルレールまたは別タイプの架台を組み合わせることで、コストとリスクのバランスを取ることができます。

6.3 EPC・ディストリビューターへのポートフォリオ提案

複数地域・多様な屋根案件をカバーするEPCやディストリビューターにとっては、ミニレール、フルレール、ハゼ締めクランプ式、フラットルーフ用バラストシステムなどを組み合わせた「屋根別ソリューションポートフォリオ」を構築することが効果的です。

マーケティング資料や技術ドキュメントでは、それぞれのシステムがどのような屋根条件・荷重条件に適しているかを明確に示し、「どの案件にでもミニレールを押し込む」のではなく、エンジニアリング上の限界と推奨条件を分かりやすく伝えることが重要です。

7. 商業用ミニレールシステム仕様策定のベストプラクティス

7.1 対応屋根プロファイルとの整合

ミニレール断面形状、クランプ設計、ねじキットは、ターゲットとする屋根プロファイルと板厚レンジに明確に対応付ける必要があります。

最も一般的な折板・波板プロファイルをカバーできるよう、SKUを絞り込んだミニレールラインナップを用意することで、在庫管理を簡素化し、選定ミスのリスクを減らせます。

7.2 設計ツールと技術資料の提供

技術データシート、構造計算書、スパンテーブル、オンラインコンフィギュレーターなどの設計ツールを提供することで、設計者はミニレールシステムが各国の規格条件下で要件を満たすかどうかを素早く評価できます。

屋根ゾーンごとのレイアウト例、ねじ配置パターン、代表的なアレイ図面を資料に含めることで、現場での誤適用リスクをさらに低減できます。

7.3 金属屋根とミニレールの特性に関する施工研修

ミニレール案件では、ねじ挙動と屋根板の性能に対する理解が欠かせません。

施工研修では、薄板金属へのねじ施工のポイント、引き抜き荷重とせん断荷重の違い、EPDMワッシャーの正しい締め付け量などを具体例を交えて解説することが望まれます。

あわせて、「屋根状態に不安がある場合は、標準パターンをそのまま適用せず、必ずエンジニアにエスカレーションする」といった判断基準を明確に伝えることで、現場判断によるリスクを低減できます。

7.4 高品質な金属屋根アクセサリーとの組み合わせ

ミニレールの長期耐久性は、EPDMなどの防水部材、接地アクセサリー、耐食性に優れたねじといった周辺部材の品質にも大きく左右されます。

これらをワンパッケージ化した「完全キット」として提供することで、現場での即興的な部材流用を防ぎ、プロジェクト間で均一な品質と性能を確保しやすくなります。

8. まとめとバイヤー向け要点整理

条件が整った商業用金属屋根案件において、ミニレールシステムは非常に魅力的な選択肢となり得ます。

屋根情報が十分に揃い、環境荷重が設計範囲内に収まり、コストと施工スピードが重要なKPIである場合、ミニレールは材料使用量の削減、物流効率の向上、現場施工のスピードアップというメリットを同時に実現できます。

一方で、ミニレールはフルレールやその他の商業用架台システムを完全に代替する存在ではありません。

ねじと屋根板の性能に対する丁寧なエンジニアリングが不可欠であり、強風・多雪・複雑屋根といった高リスク環境では、フルレールの方が許容度と冗長性の面で有利です。

意思決定者は、屋根種別・屋根状態、環境荷重、プロジェクトの優先事項、施工体制という4つの観点から、各商業用屋根案件に最適な架台方式を選択することが求められます。

ミニレールとフルレールをポートフォリオ内で適切に組み合わせることで、コスト・リスク・性能のバランスを最適化した商業屋根ソリューションを構築できます。

FAQ：商業用ミニレール太陽光架台

1. ミニレールに最も適した屋根タイプは？

ミニレールは、山ピッチが一定の露出ビス留め折板屋根・波板金属屋根に最適化されています。

ハゼ締め金属屋根、コンクリート瓦、アスファルトシングル、フラットルーフ（防水シート）などには、それぞれ専用の非貫通クランプやバラストシステムが必要であり、ミニレールは基本的に適しません。

2. ミニレールはフルレールと比べてどの程度軽量ですか？

一般的に、ミニレールシステムはフルレール方式と比べてアルミ使用量を約40〜60％削減できるとされています。

これにより、架台コストだけでなく、輸送コンテナの必要本数や輸送費も削減でき、輸出案件では特に大きなメリットとなります。

3. 強風地域でもミニレールは使えますか？

適切な構造設計と検証を行えば、強風地域でもミニレールの採用は可能です。

ただし、その場合は実際の屋根材を用いたねじの引き抜き試験や、隅角部・端部ゾーンでのレール・ねじ本数の増加など、案件ごとの詳細なエンジニアリングが不可欠であり、一定以上の設計風速を超えると、多くのエンジニアはフルレールの採用を推奨します。

4. ミニレールの施工時間はどのくらい短縮できますか？

条件の整った商業用金属屋根では、多くの施工会社が「フルレールに比べて約25〜40％程度の施工時間短縮が可能」と報告しています。

これは、長尺レールの通り出し・レベル調整が不要で、部材点数が少なく、屋根上での搬送・ハンドリングが容易であることによるものです。

5. ミニレールを使うと金属屋根のメーカー保証は失効しますか？

メーカー推奨のドリルねじとEPDMワッシャーを使用し、指定通りの方法で貫通部を施工すれば、多くの場合、屋根メーカー保証はそのまま維持されます。

ただし、各メーカー・案件によって条件は異なるため、事前に屋根メーカーに確認し、貫通位置・数量などを文書で記録しておくことが重要です。

6. ミニレールに必要な屋根板厚の目安は？

一般的な目安として、亜鉛メッキ鋼板・塗装鋼板で0.45mm（26ゲージ）程度が下限とされます。

これより薄い屋根板の場合は、エンジニアリングによる詳細検討と、必要に応じたねじ仕様のアップグレードや別方式の採用を検討すべきです。

7. 1枚のモジュールに対して、ねじは何本くらい必要ですか？

多くのミニレール設計では、1枚のモジュールあたり4〜6本のドリルねじ（例：ミニレール1本につきねじ2本）を使用します。

ただし、実際の本数は風荷重・雪荷重・ローカルコードによって異なり、強風地域の隅角部モジュールでは、追加のねじやレール本数が要求されることがあります。

8. ミニレールはすべてのモジュールサイズに対応しますか？

標準的なミドル・エンドクランプは、厚さ30〜50mm程度のモジュールフレームに対応しており、縦置き・横置き両方のレイアウトに使用できます。

ただし、実際には使用予定のモジュール型式ごとにクランプの適合性とクランプ位置がメーカーの推奨範囲内に収まるかを事前確認することが重要です。

9. ミニレールシステムのメンテナンスは何が必要ですか？

推奨されるメンテナンス内容は、少なくとも年1回の目視点検で、ねじの緩み、EPDMワッシャーの劣化、貫通部周囲の腐食の有無をチェックすることです。

緩んだねじは再トルクし、劣化したシール材は速やかに交換することで、長期的な防水性能と構造性能を維持できます。

10. 厦門メーカーはヨーロッパ案件向けミニレールを供給できますか？

はい、信頼できる厦門の太陽光架台メーカーであれば、ヨーロッパをはじめ、東南アジア・中東市場向けの商業屋根案件に対応したミニレールソリューションを提供しています。

たとえば Ziyuan Solar（ゼットワイ エナジー有限公司、英語表記：Xiamen Ziyuan Energy Technology Co., Ltd.）は、静的計算書・各種認証・40フィートコンテナ輸送に最適化された梱包を備えたミニレール架台を、自社工場からグローバルに供給しています。
