기와 지붕용 태양광 훅 설치 가이드: 7단계 표준 시공법 | Ziyuan Solar

기와 지붕은 주택 건설에서 가장 보편적인 형태 중 하나입니다. 적절하게 설계된 태양광 마운팅 시스템을 사용하면 수십 년 동안 안정적인 발전 성능을 유지할 수 있습니다. 특히 스테인리스강 소재의 기와용 훅(Hook)은 기와 파손을 방지하면서 구조적 하중을 지붕 서까래로 안전하게 전달하는 핵심 자재입니다.

주요 자재 및 사전 점검

설치에 필요한 구성 요소는 기와 형태에 맞춘 스테인리스 훅, 서까래에 깊숙이 체결되는 직결 피스, 마운팅 레일 및 커넥터, 미드/엔드 클램프, 그리고 접지 러그입니다. 시공 전 지붕 구조와 서까래 간격, 기와의 종류를 반드시 확인하고 현지 건축 법규 및 제조사 가이드를 준수하십시오.

7단계 표준 설치 절차

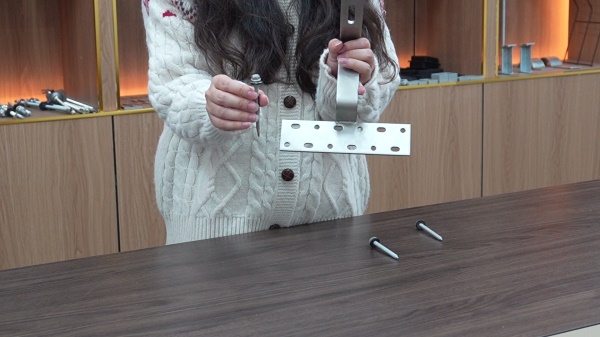

Step 1. 직결 피스를 이용한 서까래에 훅 고정

설치 지점의 기와를 들어 올려 내부 서까래 위치를 확인합니다. 훅의 베이스가 피스 체결 지점에 오도록 기와 아래로 밀어 넣은 후, 내부식성 직결 피스를 사용해 서까래에 견고히 고정합니다. 하중이 제대로 지지되도록 피스가 서까래에 완전히 박혔는지 확인하십시오.

Step 2. 레일 커넥터를 활용한 레일 연결

레일 커넥터를 사용해 분리된 레일을 하나의 연속된 라인으로 연결합니다. 구조적 강도와 수평 유지를 위해 연결 부위가 어긋나지 않도록 정확히 맞물려 고정합니다.

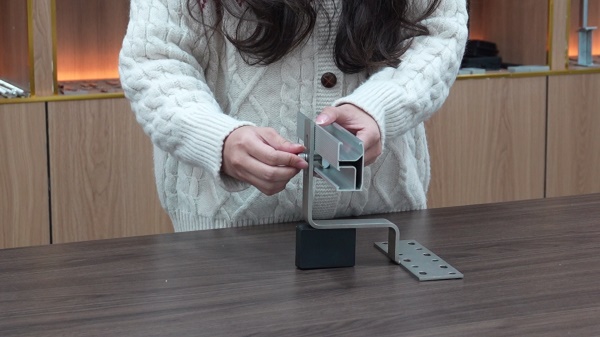

Step 3. 훅에 레일 부착

연결된 레일을 이미 설치된 훅 위에 올리고 전용 체결 부속으로 고정합니다. 최종 조임 전 레일의 수평과 정렬 상태를 다시 점검하십시오. 정확한 정렬은 모듈에 가해지는 응력을 줄이고 클램프 작업을 수월하게 합니다.

Step 4. 모듈 배치 및 엔드 클램프 고정

지붕 하단부터 첫 번째 열의 모듈을 배치합니다. 엔드 클램프를 사용하여 각 모듈 열의 끝부분을 고정하며, 일정한 오버행(돌출부)과 가장자리 간격을 유지합니다.

Step 5. 미드 클램프를 이용한 모듈 체결

모듈과 모듈 사이에 미드 클램프를 설치하여 레일에 견고하게 고정합니다. 강풍이나 적설 하중에도 견딜 수 있도록 충분히 조이되, 프레임이 변형되지 않도록 주의하십시오.

Step 6. 하단에서 상단 방향으로 순차적 설치

한 열의 설치가 끝나면 위쪽으로 이동하며, 왼쪽에서 오른쪽 순서로 작업을 진행합니다. 이 방식은 모듈 낙하 위험을 방지하고 정렬 상태를 유지하는 데 효과적입니다.

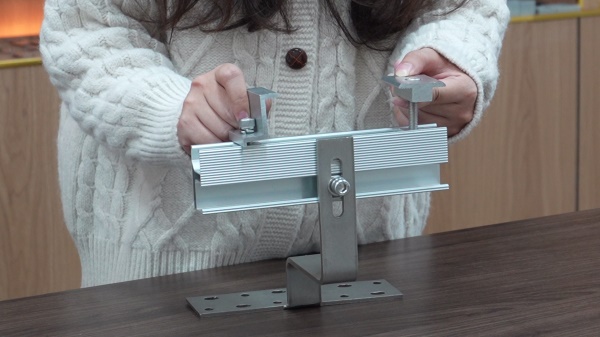

Step 7. 전기 안전을 위한 접지 러그 설치

레일이나 모듈 프레임에 접지 러그를 부착하고 접지선에 연결합니다. 전기 안전과 규정 준수를 위해 적절한 접지 및 본딩 작업은 필수 사항입니다.

안전 및 방수 주의사항

• 누수 방지를 위해 호환되는 실란트와 플래싱 키트를 사용하여 모든 관통 부위를 철저히 밀봉하십시오.

• 해안 지역이나 부식 환경이 심한 곳에서는 SUS316 등급의 스테인리스 소재 사용을 권장합니다.

• 하중 지지는 반드시 지붕 구조물(서까래)에 직접 이루어져야 하며, 기와나 방수 시트에만 의존해서는 안 됩니다. 시공 직후 및 악천후 이후에는 정기적으로 밀봉 상태를 점검하십시오.


결론

위의 7단계 표준 공정을 따르면 빠르고 견고하며 규정에 부합하는 기와 지붕 태양광 시스템을 구축할 수 있습니다. 최상의 결과를 위해 반드시 설치 가이드와 현지 건축 법규를 준수하여 시공하시기 바랍니다.
